碟片過濾器使用說明書
產品概述
疊片式過濾芯是由一組兩面帶溝槽的盤片組成，溝槽棱邊形成的交叉點可以把水中固體物截留，由于同時具有了表面攔截和深度凝聚的作用，大大提高了過濾效果。同時由于疊片式過濾系統具有高效反洗，全自動連續運行，自耗水低，占地面積小，運行可靠的特點，過濾系統的反洗過程輪流交替進行，工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小，因此疊片式過濾系統的技術優勢十分明顯。
*為了達到疊片過濾器的自動反清洗的任務，大流量的疊片過濾站均使用多單元組合而成。

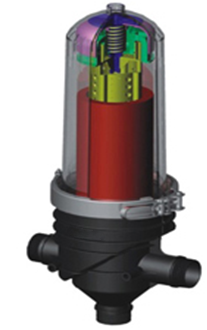

*過濾器單體由高耐壓的聚酰胺結合增強玻璃纖維材料注塑成殼體，使用開啟方便的不銹鋼卡箍鎖定。
*濾芯架為復雜而精密的伸縮式柱形結構，經一次注塑成形。液壓動作機構均位于密封性極好的柱體結構內，可有效地防止堵塞失效，延長使用壽命。
*聚丙烯材質的高強度疊片在濾芯體的壓緊下，形成牢固的柱形體過濾體系，從而為各種精度的過濾要求提供可靠過濾效果。
*過濾站的進出水管有噴塑碳鋼管、不銹鋼管和純塑聚乙烯管供用戶選擇。
疊片過濾系統原理
過濾系統有兩種運行狀態：過濾狀態和反沖洗狀態

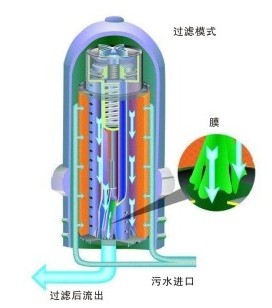

過濾模式：在過濾狀態下，濁水從濾芯外面通過疊片，過濾疊片在彈簧力和液力的作用下被緊緊地壓在一起，雜質顆粒截留在疊片交叉點，經過過濾的凈水從過濾器中流出。

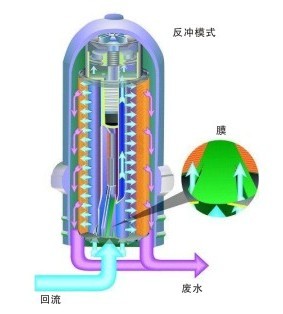

反沖模式：當?shù)竭_(dá)一定的壓差時或時間，系統自動進入反洗狀態，控制器控制閥門改變水流方向，反沖水壓使彈簧收緊使疊片被松開，位于濾芯支柱上的噴嘴沿切線噴射，使疊片旋轉，將截留在疊片上的雜質沖洗甩出。
技術參數
系統工作壓力：0.2～0.8Mpa；反洗壓力:0.18～0.8Mpa
工作溫度：﹤60℃
PH值：4-13
過濾單元（A）數目：2-10個
系統反洗方式：采用其他過濾單元的出水對每個單元逐個分別反洗，直到全部完成
進水管（B）：碳鋼防腐/不銹鋼材質/純塑材質，法蘭接口；
出水管（C）：碳鋼防腐/不銹鋼材質/純塑材質，法蘭接口；
排水管（D）：碳鋼防腐/不銹鋼材質/純塑材質，法蘭接口
反沖洗閥門（E）：鑄鋼/塑料材質
系統控制器（F）：全自動控制器，絕緣等級標準
設計選型
原水水質分類：
A. 優良水質：城市自來水，從穩定的含水層抽取的井水；
B. 一般水質：循環冷卻水，經沉淀處理過的地面水，經過有效沉積和完全生物處理過的排水；
C. 較差水質：從水質很差的含水層抽取的地下水，經過有效沉淀，但未經或經很少的生物處理的排水，有微生物大量繁殖的地面水；
D. 很差水質：從很臟或富含鐵錳的井中抽取的井水，受洪水影響且未經沉淀的地面水，未經沉淀及生物處理的排水。
不同的來水水質對過濾器的運行周期影響很大，通常選擇系統時應保證系統反洗間隔不小于1小時。
2.過濾精度選擇：
選擇過濾器過濾精度即盤片，對保證疊片式過濾系統在整個水系統發揮應用的作用有著重要意義，只有選擇合理正確才能滿足后續的水質要求。下表為在常見的集中過濾用途時，推薦選擇的過濾精度。
過濾系統的應用 選擇過濾精度
優質供水預處理 20μ
生活飲用水預處理、各種生產工藝用水、噴嘴保護 50μ
循環水過濾、給水處理預過濾 100μ
中水處理、廢水處理 200μ
原水水質及要求過濾后達到的精度以及每小時產水量是選擇我們過濾系統的依據。
3.反沖洗模式的選擇
3.1進水壓力大于（最小反沖洗壓力+1.2公斤），過濾流量大于反沖洗流量的5倍，可選擇內源反沖洗模式，可以不用背壓閥。
3.2.進水壓力大于（最小反沖洗壓力），過濾流量大于反沖洗流量1.5倍以上的，可以選擇內源反沖洗模式，但必須含自動背壓閥。
3.3其它情況下，必須選擇外源反沖洗模式或集體反沖洗模式。

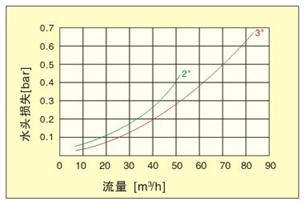

4.型號說明 5.水頭損失表

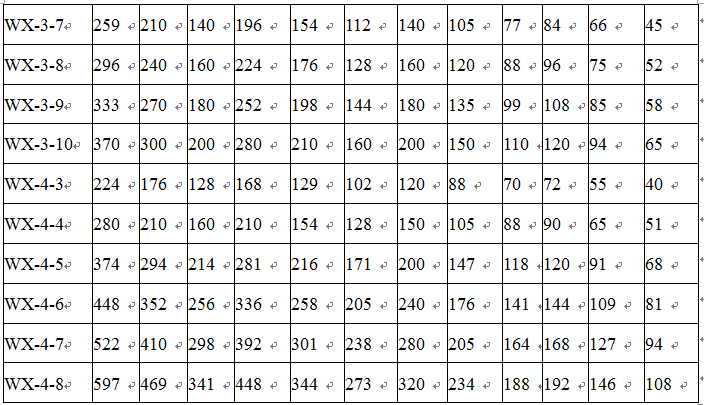

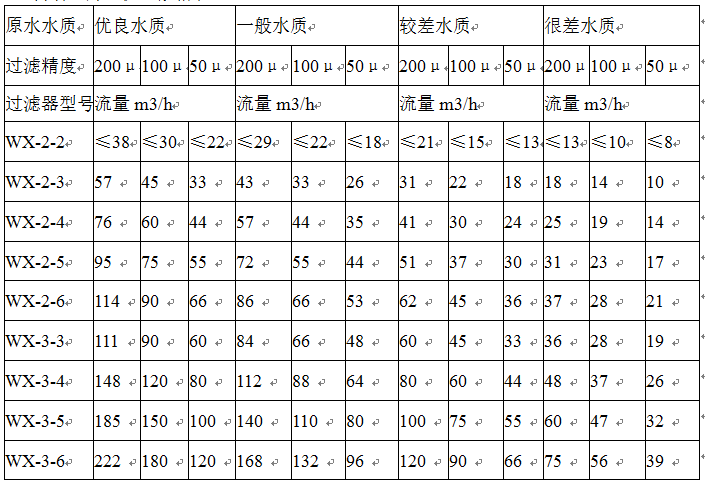

自動疊片過濾器規格表
﹡可根據用戶需要設計非標產品

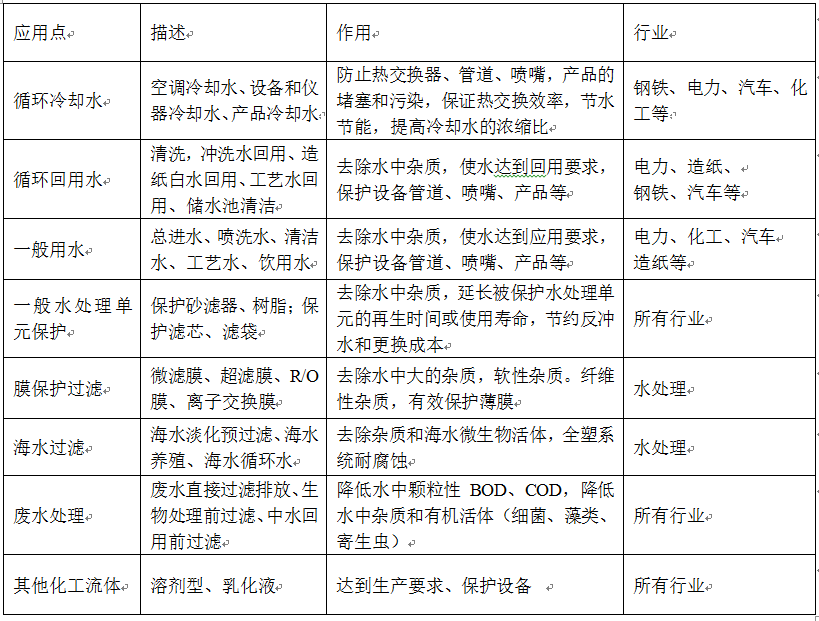

自動疊片過濾器的應用
使用說明
1．過濾系統可在壓力10kg/cm2 工作狀態以下使用。
2．為了便于拆卸檢修過濾器，建議在進、出水口處加裝控制閥門（單體過濾系統使用時只在進水口安裝閥門即可）。
3．本過濾系統設置進水口一個、出水口兩個。
4．為了確認工作時的水壓，可在進水口處加裝壓力表，如供水壓力不穩定時為確保供水衡壓請加裝調壓閥。
5．過濾系統安裝完畢后使用時先將排氣閥門打開排放空氣，確認空氣已排出后關閉排污閥。
設備安裝與連接
1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）當設備為整體撬裝時按照過濾器管路上的箭頭提示方向連接管道，使水流方向與設備上的箭頭方身一致。
（3）當設備為散件時，請安裝圖紙連接管道、閥門與過濾單元，并按接線標號連接好控制箱與閥門之間的電纜。
（4）與過濾設備連接的排污管不宜過長，最好不要超過10米，排污管應接入地溝。
（6）安裝時應考慮便于檢修，疊片過濾器進出水管及排污管前后應安裝關斷閥門，且應安裝旁通管道。
（7）過濾器的規格應與管道或流量相匹配，當一套過濾器不能滿足系統流量要求時可并聯兩臺或更多，
以達到系統過濾要求。
（8）過濾器的進出口的前后建議設置壓力表，以便觀測壓力變化。
（9）過濾器進水口前最高點建議設置排氣裝置，以便排空管道內的空氣。
（10）在安裝過濾單元設有手動排氣裝置的過濾器時，在通水前請打開排氣閥，待空氣排干凈時，再關閉排氣閥（有自動進排氣閥門的設備除外）。
2、電源連接
（1）整體撬裝設備在出廠時，控制系統與反洗閥之間的電纜已經連接好，在安裝時只需要將控制箱留出的電源線連接好即可。
（2）在連接電源時，請根據功率選擇合適的電源線連接，本設備外接電源為AC220V/50Hz。
手動清洗過濾單元流程：
1. 關閉進水口閥門，打開排污閥排空過濾系統中積水。
2. 打開卡箍鎖把手，卸下卡箍，打開過濾器上下殼體。
3. 手握濾芯帽，逆時針旋下濾芯總成。
4. 清洗疊片：雙手握住濾芯總成兩端，逆時針旋開碟片骨架，將骨架與骨架內芯向兩端拉開，使疊片徹底松開，放入水中反復沖洗從而將吸附在疊片上的雜質徹底清洗干凈，再按拆卸時的逆向程序裝回，順時針旋緊在上殼體上，注意檢查確認濾芯總成上四個掛鉤確實與上殼體安裝合格后即可。
5. 安裝上下殼體時請檢查密封膠圈是否完好，如有斷裂請及時更換。
6. 最后安裝卡箍，扣緊把手（卡箍鎖緊把手后如果太松，可調整上面的調節螺栓）。
7. 投入使用前先打開進水閥門檢查確認無水滴漏現象，即可正常使用。
